Kako plošča Bailey Bridge preoblikuje modularno konstrukcijo mostu?

Povzetek: Plošče Bailey Bridgeso temelj modularnih sistemov mostov za hitro namestitev, ki se pogosto uporabljajo pri reševanju v sili, vojaškem inženiringu in obnovi infrastrukture. Ta članek pojasnjuje, kako te strukturne jeklene plošče delujejo, njihove ključne komponente, prednosti, potek namestitve in izbiro. Obravnava tudi običajne skrbi strank, kot so nosilnost, vzdržljivost, vzdrževanje in učinkovitost uvajanja. Ta priročnik, zasnovan za inženirje, vodje nabave in načrtovalce infrastrukture, nudi praktično in tehnično razumevanje sistemov Bailey Bridge Panel in njihovih aplikacij v resničnem svetu.

Oris članka

• Uvod v panelne sisteme Bailey Bridge
• Kaj je plošča Bailey Bridge?
• Osnovne komponente in konstrukcijska zasnova
• Kako plošče Bailey Bridge delujejo pri gradnji mostov
• Ključne aplikacije v panogah
• Prednosti modularnih sistemov Bailey Bridge
• Pregled postopka namestitve
• Tehnična primerjalna tabela
• Premisleki o vzdrževanju in življenjski dobi
• Skupni izzivi in ​​inženirske rešitve
• Izbirni vodnik za javna naročila
• Pogosta vprašanja
• Zaključek in priporočilo za dobavo družbe Shenghui Metal

Kazalo

• 1. Uvod
• 2. Kaj je plošča Bailey Bridge?
• 3. Osrednje komponente
• 4. Kako deluje
• 5. Aplikacije
• 6. Prednosti
• 7. Postopek namestitve
• 8. Tehnična primerjava
• 9. Vzdrževanje
• 10. Izzivi
• 11. Vodnik za izbiro
• 12. Pogosta vprašanja
• 13. Zaključek

1. Uvod v sisteme plošč Bailey Bridge

Sodobna infrastruktura zahteva hitre, zanesljive in stroškovno učinkovite premostitvene rešitve, zlasti pri obnovitvi po katastrofi, oddaljenih gradbenih območjih in projektih začasnih preusmeritev prometa. Sistem Bailey Bridge Panel je bil prvotno razvit za vojaške namene, vendar se je razvil v globalno priznano rešitev modularnega jeklenega mostu.

Njegova priljubljenost izhaja iz njegove preprostosti: standardizirane jeklene plošče so povezane v nosilce, kar omogoča hitro montažo brez težkih strojev. Ta modularni pristop bistveno skrajša čas gradnje, hkrati pa ohranja visoko strukturno celovitost.

2. Kaj je plošča Bailey Bridge?

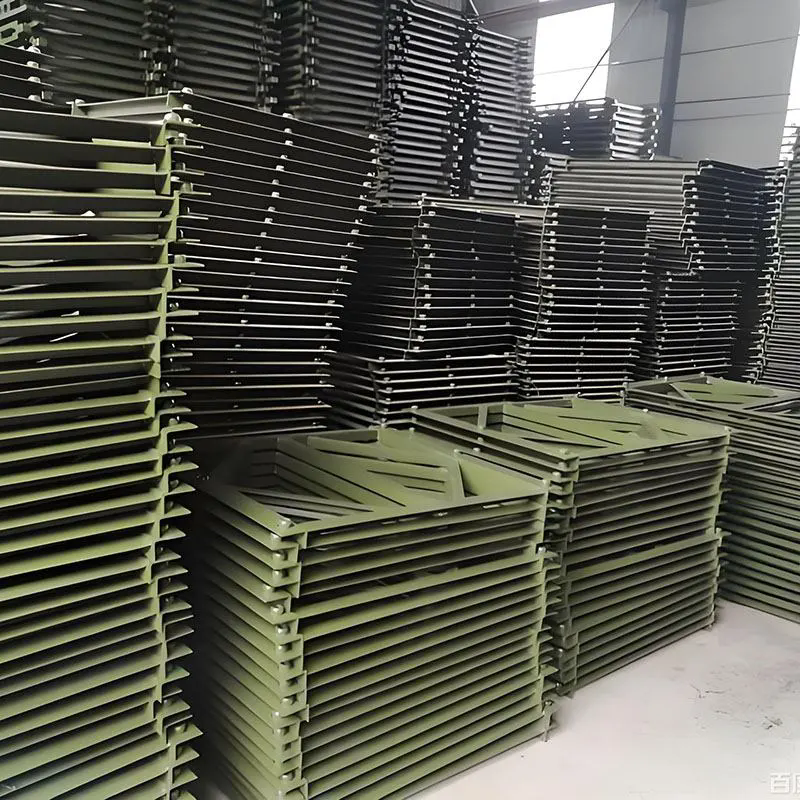

Bailey Bridge Panel je montažna jeklena nosilna komponenta, ki se uporablja pri modularni konstrukciji mostu. Vsaka plošča je pravokotna, ojačana z varjenimi jeklenimi členi in zasnovana tako, da se povezuje s sosednjimi ploščami z zatiči in konektorji.

Te plošče delujejo kot primarni nosilni elementi mostu in učinkovito prenašajo obremenitve s krova na nosilce. Standardizirana zasnova omogoča medsebojno zamenljivost, zaradi česar sta logistika in montaža zelo učinkoviti.

3. Osrednje komponente in strukturna zasnova

Plošče Bailey Bridge Panels so zasnovane z natančnimi tehnikami izdelave jekla, ki zagotavljajo nosilnost in vzdržljivost.

• Glavni akordi:Zgornji in spodnji jekleni elementi, ki so odporni na upogibne sile.
• Navpične objave:Prenos obremenitev med tetivami.
• Diagonalna opornica:Izboljša stabilnost in porazdeli strižne sile.
• Priključni zatiči:Omogoči modularno sestavljanje med paneli.
• Končna vodila in prečke:Podporna obloga cestišča.

Strukturna celovitost sistema izhaja iz konfiguracije nosilca, ki enakomerno porazdeli sile po celotnem razponu mostu.

4. Kako plošče Bailey Bridge delujejo pri gradnji mostov

Plošče Bailey Bridge delujejo na principu modularnega truss sistema. Posamezne plošče so povezane vodoravno in navpično, da tvorijo togo strukturno ogrodje.

Ko gredo tovori, kot so vozila ali oprema, čez most, se sile prenesejo s krova na krme, nato na plošče in končno na podpore na obeh koncih.

Modularna narava omogoča inženirjem prilagajanje:

• Dolžino mostu z dodajanjem več plošč
• Nosilnost zaradi dvojnega zlaganja plošč
• Širina s konfiguracijo več vrstic plošče

Zaradi te prilagodljivosti so plošče Bailey Bridge primerne za začasne in poltrajne namestitve.

5. Ključne aplikacije v panogah

Plošče Bailey Bridge se uporabljajo v številnih inženirskih in logističnih scenarijih:

• Premostitev nujne pomoči ob nesrečah
• Vojaške taktične namestitve
• Razvoj podeželske infrastrukture
• Dostopne ceste do rudnika
• Začasni obvozni mostovi med obnovo

Njihova vsestranskost zagotavlja, da jih je mogoče namestiti na območjih, kjer je običajna gradnja mostov nepraktična ali prepočasna.

6. Prednosti modularnih sistemov Bailey Bridge

Sistem ponuja številne inženirske in operativne prednosti:

• Hitra montaža brez težkih strojev
• Visoka nosilnost vozil in opreme
• Modularne komponente za večkratno uporabo
• Zmanjšani stroški gradnje
• Prilagodljivost različnim terenskim razmeram

Zaradi teh prednosti je eden najučinkovitejših sistemov začasnih mostov, ki so danes na voljo.

7. Pregled postopka namestitve

Namestitev plošč Bailey Bridge Panels sledi strukturiranemu inženirskemu delovnemu procesu:

1. Ocena lokacije in priprava temeljev
2. Poravnava plošč in montaža na tla
3. Pin povezava modularnih plošč
4. Postopno zagon prek podpor
5. Postavitev in ojačitev palube
6. Obremenitveno testiranje in končni pregled

Ker je sistem modularen, se večina montažnih del opravi pri tleh, kar znatno izboljša varnost in učinkovitost.

8. Tehnična primerjalna tabela

9. Premisleki o vzdrževanju in življenjski dobi

Pravilno vzdrževanje zagotavlja dolgo življenjsko dobo plošč Bailey Bridge. Ključne prakse vzdrževanja vključujejo:

• Redno preverjanje pin povezav
• Protikorozijska obdelava in prebarvanje
• Nadzor obremenitve v težkih prometnih razmerah
• Zamenjava dotrajanih komponent talne obloge

Z ustrezno oskrbo je mogoče te sisteme večkrat ponovno uporabiti v različnih projektih, kar znatno izboljša vrednost življenjskega cikla.

10. Skupni izzivi in ​​inženirske rešitve

Čeprav so plošče Bailey Bridge zelo učinkovite, je treba obvladati nekatere izzive:

• Korozija v težkih okoljih:rešujejo z galvanizacijo in premazi
• Visoka obremenitev pri dolgih razponih:obravnavana z večslojno ojačitvijo
• Natančnost poravnave med montažo:izboljšan s standardiziranimi šablonami in vodili

11. Izbirni vodnik za javna naročila

Pri izbiri sistemov Bailey Bridge Panel morajo ekipe za nabavo oceniti:

• Zahteve glede pričakovane nosilnosti
• Dolžina razpona in terenske razmere
• Kakovost materiala in razred jekla
• Standardi izdelave dobavitelja
• Poprodajna tehnična podpora

Izbira zanesljivega proizvajalca zagotavlja dolgoročno varnost delovanja in stroškovno učinkovitost.

12. Pogosta vprašanja

Kakšna je življenjska doba sistema Bailey Bridge Panel?
S pravilnim vzdrževanjem lahko plošče zdržijo več desetletij in jih je mogoče ponovno uporabiti v različnih projektih.

Ali lahko plošče Bailey Bridge podpirajo težke tovornjake?
Da, če so pravilno konfigurirani, lahko podpirajo težka vozila, vključno z vojaškimi tovornjaki in gradbenimi stroji.

Kako hitro je mogoče namestiti Bailey Bridge?
Odvisno od dolžine razpona je namestitev lahko končana v nekaj dneh.

Ali so plošče Bailey Bridge trajne ali začasne?
Zasnovani so predvsem za začasno uporabo, lahko pa služijo tudi za poltrajne aplikacije.

Ali za namestitev potrebujejo težke stroje?
Zahteva se minimalno število strojev, zaradi česar so idealni za oddaljena ali nujna okolja.

13. Zaključek in priporočilo za dobavo

Plošče Bailey Bridge ostajajo ena najučinkovitejših in najbolj prilagodljivih rešitev v sodobni modularni gradnji mostov. Njihova zmožnost združevanja hitre uvedbe, strukturne zanesljivosti in ponovne uporabe jih naredi nepogrešljive pri razvoju infrastrukture in scenarijih odzivanja v sili.

Shenghui Metalje specializirano za proizvodnjo visokokakovostnih plošč Bailey Bridge Panel, ki zagotavlja natančno izdelane jeklene komponente, zasnovane za zahtevne globalne aplikacije. S strogim nadzorom kakovosti in inženirskim strokovnim znanjem podjetje zagotavlja trajne in visoko zmogljive mostne sisteme, prilagojene zahtevam projekta.

Če načrtujete projekt gradnje mostu ali potrebujete zanesljive modularne rešitve za jeklene mostove,kontaktirajte nasdanes, da dobite strokovno svetovanje in konkurenčne možnosti dobave družbe Shenghui Metal.
